管網七氟丙烷滅火裝置介紹

1、簡介

       七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好，滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是替代鹵代烷1301、1211的最理想的產品。七氟丙烷自動滅火系統是集氣體滅火、自動控制及火災探測等于一體的現代化智能型自動滅火裝置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）潔凈氣體滅火系統設計規范》及ISO14520-9《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統設計先進、性能可靠，操作簡單，環保良好等特點。





       適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重的工業設備、圖書館、博物館及藝術館、潔凈室、消聲室、應急電力設施、易燃液體存儲區等，也可用于生產作業火災危險場所，象噴漆生產線、電器老化間、軋制機、印刷機、油開關、油浸變壓器、浸漬槽、熔化槽、大型發電機、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

2、系統組成

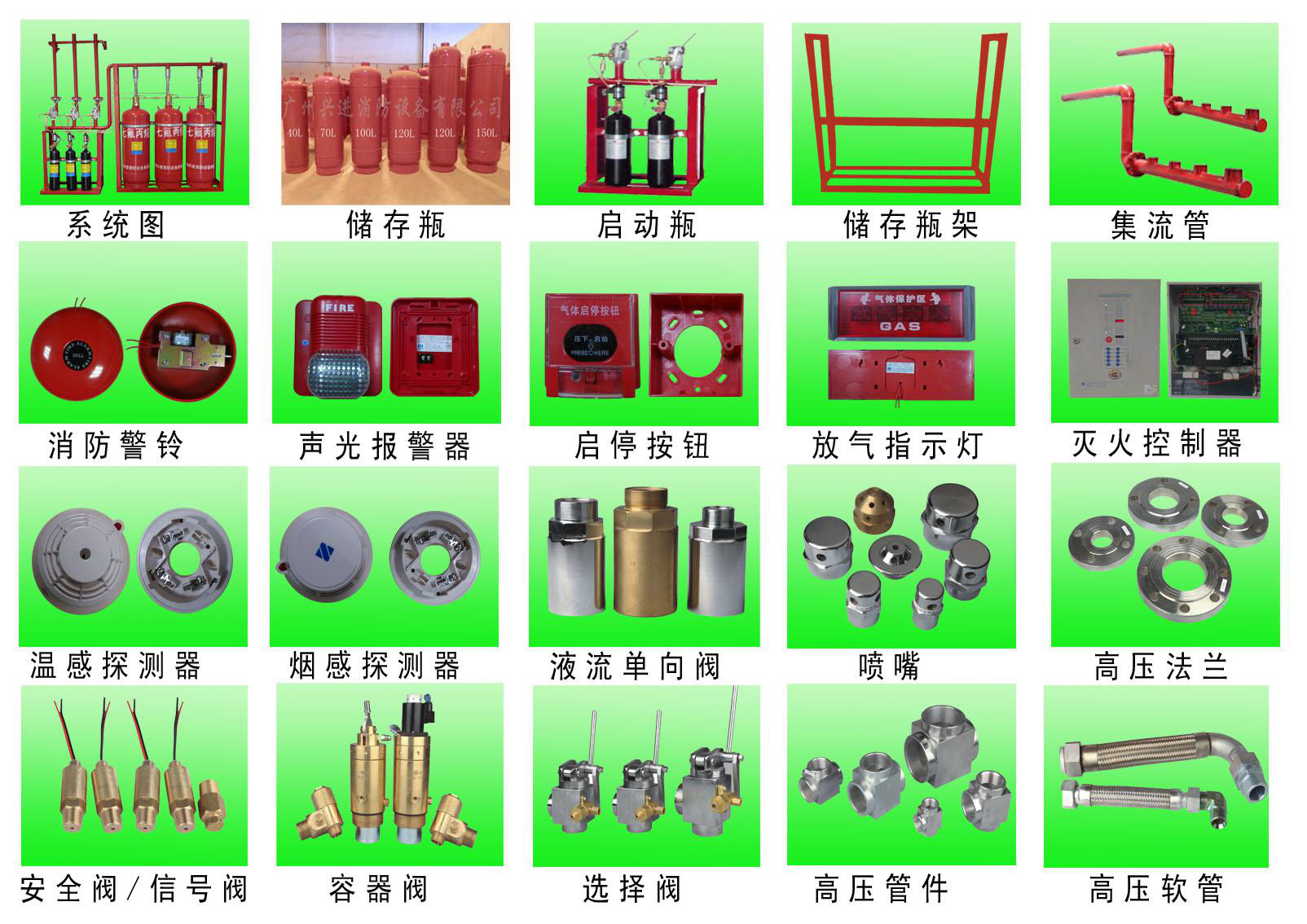

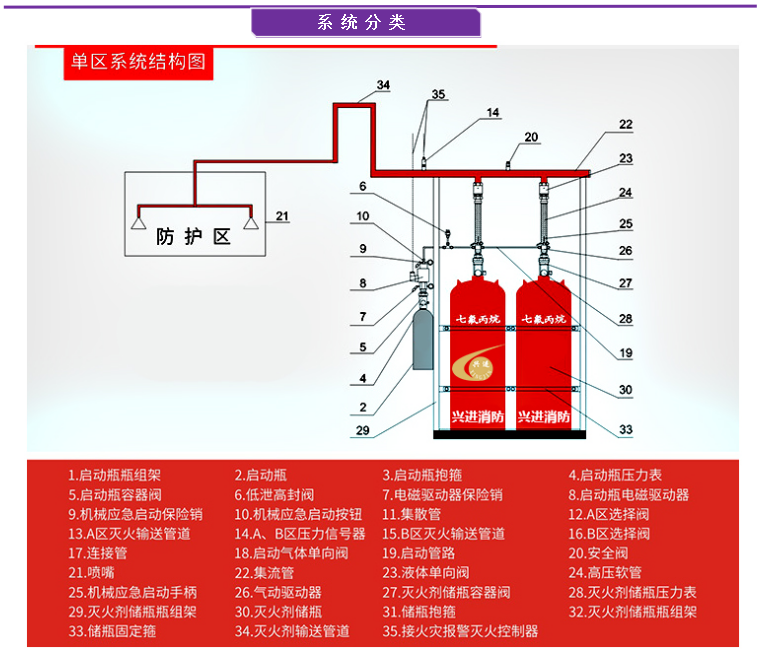

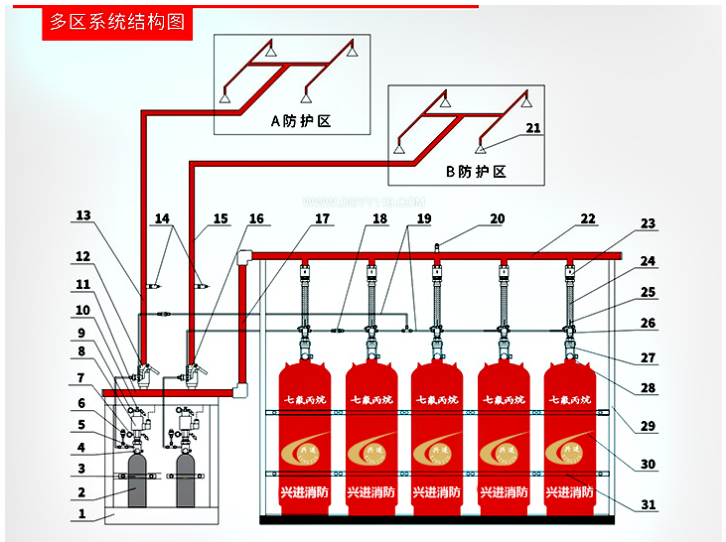

七氟丙烷自動滅火系統由儲存瓶組、儲存瓶組架、N2啟動鋼瓶組，啟動鋼瓶組架、瓶頭閥、液流單向閥、氣流單向閥、電磁啟動器、輸氣控制管路、集流管、選擇閥、三通、異徑三通、彎頭、異徑彎頭、法蘭、安全閥、壓力信號發送器、管網、噴嘴、藥劑、火災探測器、氣體滅火控制器、聲光報器、警鈴、放氣指示燈、緊急啟動/停止按扭等組成。





3、





4、管網選擇的要點

   （1）防護區必須要有氣瓶間。

   （2）適用于要求噴放均勻大型防護區。

   （3）報價必須要有CAD圖紙，管道鋪設設計、滅火劑計量才能符合國標。



5、設計說明

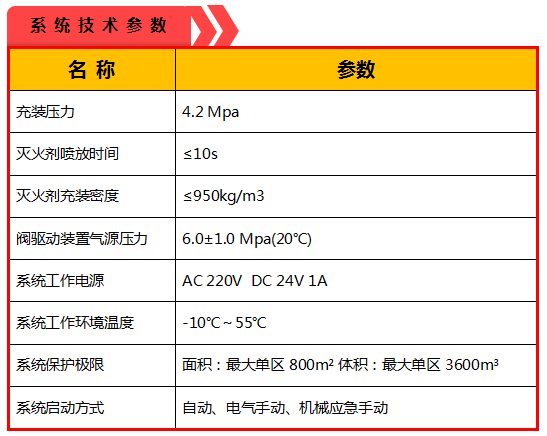

儲存壓力為4.2Mpa 噴放時間為10S 最大保護面積800平方米或3600立方米。

檔案類滅火濃度10% 每立方0.81KG 每瓶加5KG余留量。

配電類滅火濃度9%，每立方0.72KG 每瓶加5KG余留量。

機房類滅火濃度8%，每立方0.64KG 每瓶加5KG余留量。
